Extractor de humo de soldadura: guía técnica para elegir tu Schweisskraft SRF en Chile

Un extractor de humo de soldadura es un equipo móvil que captura los gases y partículas generados durante el arco eléctrico de soldadura mediante un brazo articulado posicionado a 20-30 cm del punto de trabajo, los hace pasar por un sistema de filtración (HEPA, electrostático o autolimpiante) y devuelve aire respirable al taller. Esta guía cubre los 6 modelos Schweisskraft SRF que distribuye Kruuse en Chile —Master, Profi, Maxi, SmartFil, Master XL y Maxi C 2.0—, todos Made in Germany del Stürmer Group. Está pensada para talleres con 1 a 3 puestos permanentes de soldadura: estructuras metálicas, carrocería, mantenimiento industrial, hojalatería pesada o fabricación seriada de piezas soldadas.

§ 01 — Por qué la extracción no es opcional en Chile

El DS 594/1999 del MINSAL —Reglamento sobre Condiciones Sanitarias y Ambientales Básicas en los Lugares de Trabajo— establece en su artículo 36 que cuando un proceso emite humos, polvos o gases, el empleador debe captar los contaminantes en su fuente de origen. Para soldadura específicamente, la Ley 16.744 delega en la mutualidad la fiscalización de medidas preventivas, y la SUSESO (Superintendencia de Seguridad Social) tiene atribución para aplicar multas que van entre 50 y 1000 UTM por incumplimiento documentado, además de responsabilidad civil del empleador frente a enfermedades profesionales del soldador. Desde 2017 la IARC clasificó el humo de soldadura como cancerígeno categoría 1 (no "posible", confirmado en humanos). Esa clasificación cambió la jurisprudencia: hoy un soldador que demuestra años de exposición sin extracción tiene casi garantizada la sentencia favorable en demanda laboral por cáncer pulmonar.

§ 02 — Qué contiene realmente el humo de soldadura

El humo de soldadura no es "un poco de hollín": es una mezcla de partículas finas y gases reactivos que cambia según el proceso y el material base. En soldadura SMAW (electrodo recubierto) sobre acero al carbono predomina el manganeso —neurotoxina acumulativa que produce parkinsonismo en exposiciones prolongadas— junto con fluoruros del fundente. En MIG/MAG sobre inoxidable AISI 304 o 316 aparece cromo hexavalente (Cr VI), clasificado como cancerígeno categoría 1 sin umbral seguro: ninguna concentración mínima se considera "aceptable". En TIG sobre aluminio el arco genera ozono (O₃), irritante pulmonar agudo que provoca edema en exposiciones de pocos minutos. Y en todas las soldaduras se generan partículas PM2.5 (menores a 2.5 micras) que atraviesan la mucosa pulmonar y se alojan en alvéolos.

§ 03 — Captura en la fuente vs ventilación general

La diferencia entre un brazo extractor a 30 cm y un extractor general de techo no es del 20% ni del 50%: es del orden del 95% vs 5%. La razón es física. La velocidad mínima de captura para humo de soldadura es 0,5-0,7 m/s en el punto de generación. Para lograr esa velocidad con un sistema general montado a 4 metros de altura habría que renovar el aire del taller 50 veces por hora —imposible térmicamente en invierno y de un consumo eléctrico prohibitivo—. Un brazo articulado de 150 mm de diámetro a 30 cm del cordón genera esa velocidad de captura con apenas 1000 m³/h de caudal. Entre el cordón y el captor el humo no tiene tiempo de dispersarse: viaja por inercia ascendente y entra al ducto antes de mezclarse con el aire respirable del operario.

El brazo articulado autoportante es el detalle que define la usabilidad real: queda fijo en la posición donde el soldador lo dejó (gracias a contrapesos internos y resortes balanceados) sin requerir ajuste cada minuto. Si el brazo no es autoportante, el operario lo va a ignorar después de la primera semana. Todos los modelos Schweisskraft SRF traen brazo de 2 a 4 metros con articulación autoportante en 5 puntos.

§ 04 — Monofásico 230 V vs trifásico 400 V

La diferencia eléctrica es práctica, no técnica. Un motor de 1.1 kW en 230 V monofásico funciona idéntico a uno de 1.1 kW en 3×400 V trifásico —misma potencia mecánica, mismo caudal—. La razón para preferir trifásico es operativa: la corriente que circula por cada fase es 3 veces menor, lo que reduce la sección de cable necesaria, baja la caída de tensión en distancias largas y permite arranque suave sin pico de corriente. En un taller con sumo de 5-10 kW de equipos simultáneos (soldadora + extractor + iluminación + un esmeril), el trifásico reparte mejor la carga.

De los 6 modelos SRF, solo el Master arranca en 230 V monofásico. Los demás requieren 3×400 V — limitación importante para taller pequeño que no tiene tablero trifásico instalado. La instalación trifásica desde un tablero monofásico cuesta entre 800 mil y 1.5 millones de pesos según distancia al medidor, así que ese costo extra hay que sumarlo al presupuesto si arrancas con un equipo trifásico.

§ 05 — Filtración: HEPA F9, electrostática y SmartFil

La filtración mecánica HEPA F9 es el estándar de los modelos Master, Profi y Maxi: retiene 99.95% de partículas de 0.3 micras (incluyendo Cr VI, manganeso particulado y PM2.5). El cartucho es desechable y dura entre 200 y 600 horas según intensidad de uso, costando ~150-300 mil pesos por reemplazo. La filtración electrostática del Maxi C 2.0 ioniza las partículas y las atrae a placas colectoras lavables —elimina el costo recurrente del cartucho a cambio de un consumo eléctrico mayor (2.2 kW vs 1.1 kW) y un mantenimiento de limpieza cada 50-80 horas—. El sistema SmartFil del modelo homónimo agrega un sensor de presión diferencial que monitorea automáticamente la saturación del filtro y avisa al operario en una pantalla LED cuando se acerca al fin de vida útil — útil en taller con varios soldadores rotando turnos donde nadie se hace cargo del mantenimiento del extractor.

§ 06 — Veredicto: 4 perfiles de taller, 4 modelos SRF

Comparativa Schweisskraft SRF — 6 modelos

Modelo	Motor	Voltaje	Filtración	Peso	Posicionamiento

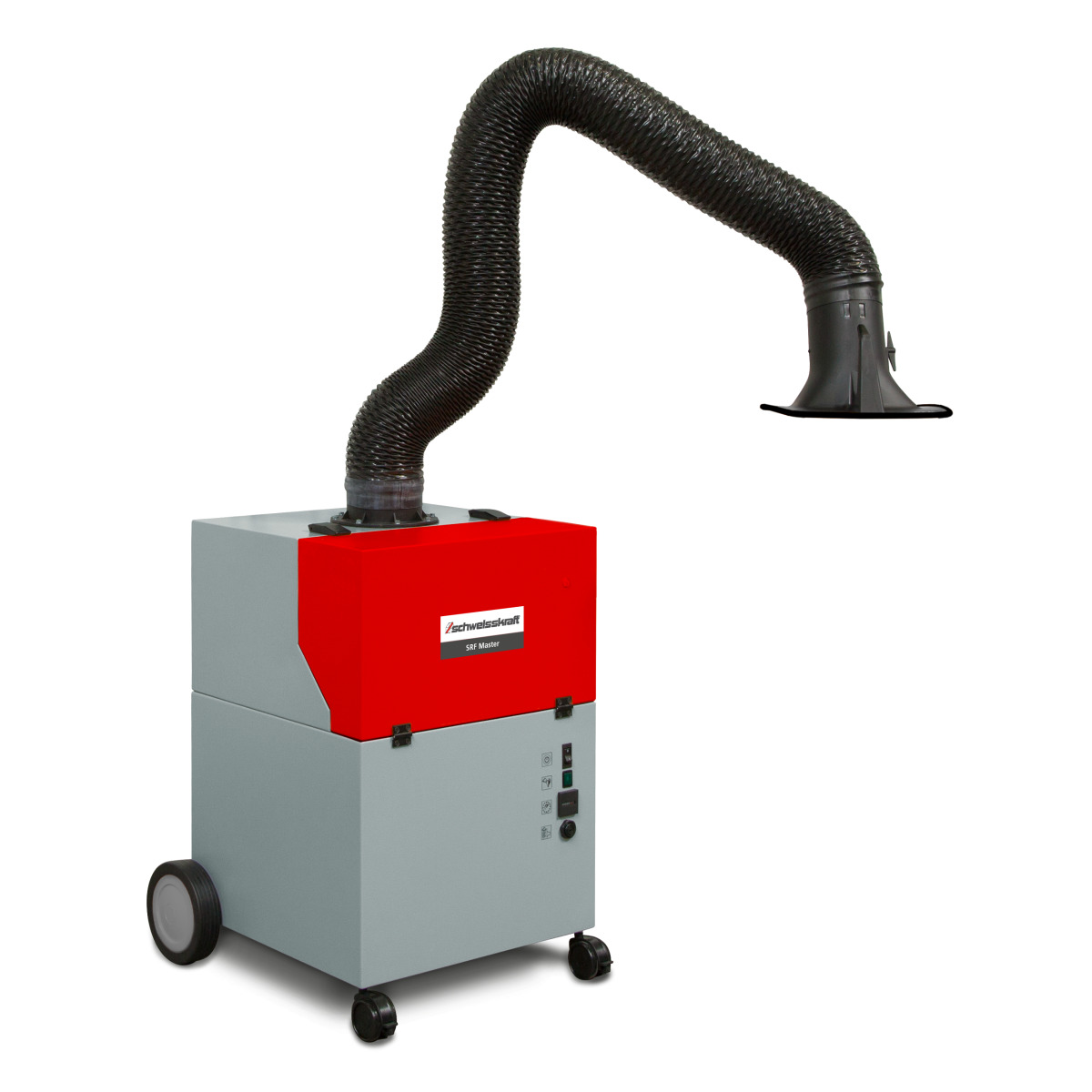

SRF Master	1.1 kW	230 V monofásico	HEPA F9	71 kg	Entry — taller pequeño 1 puesto

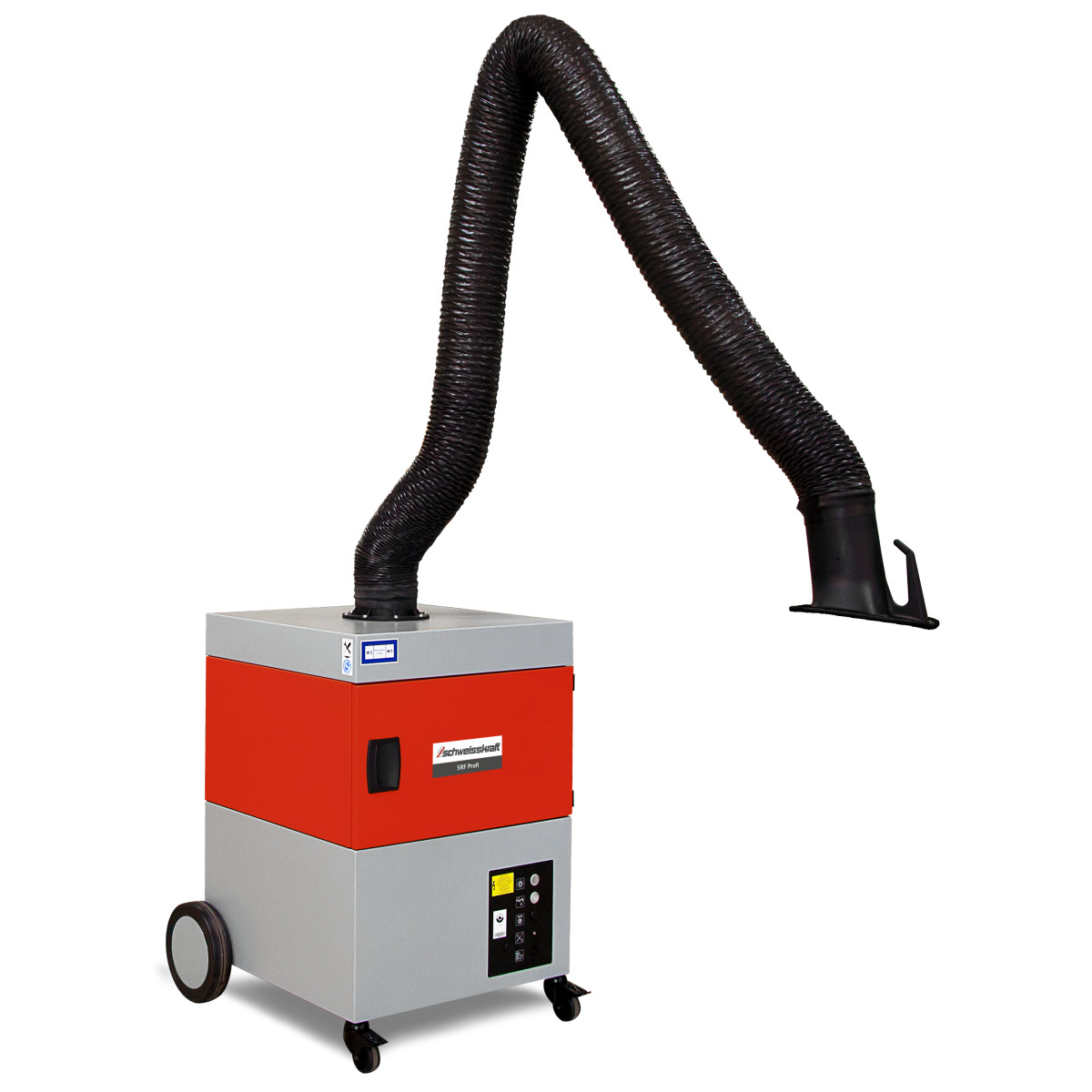

SRF Profi	1.1 kW	3×400 V trifásico	HEPA F9	106 kg	Sweet spot — taller estable 1-2 puestos

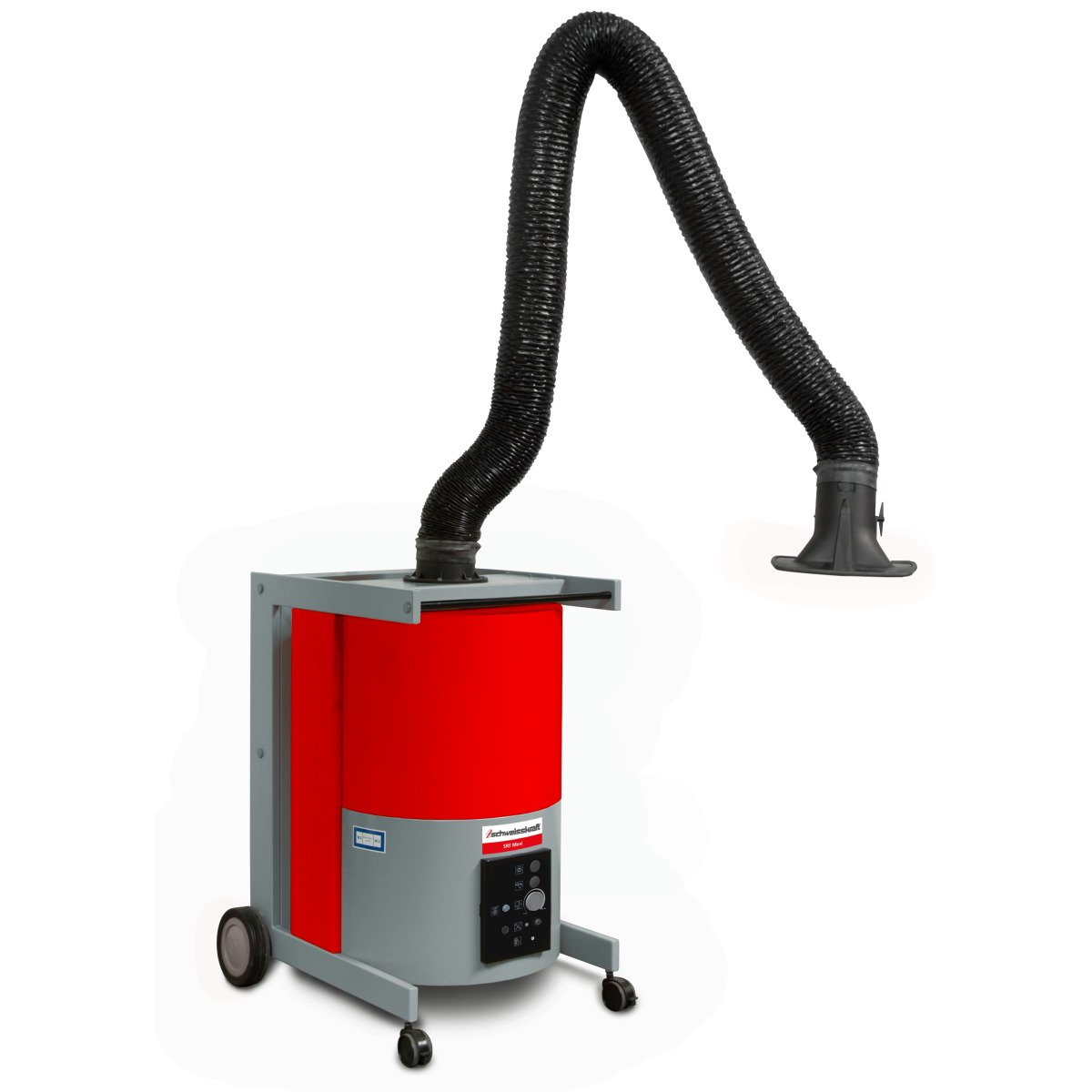

SRF Maxi	1.1 kW	3×400 V trifásico	HEPA F9 alta capacidad	120 kg	Taller seriado mayor caudal

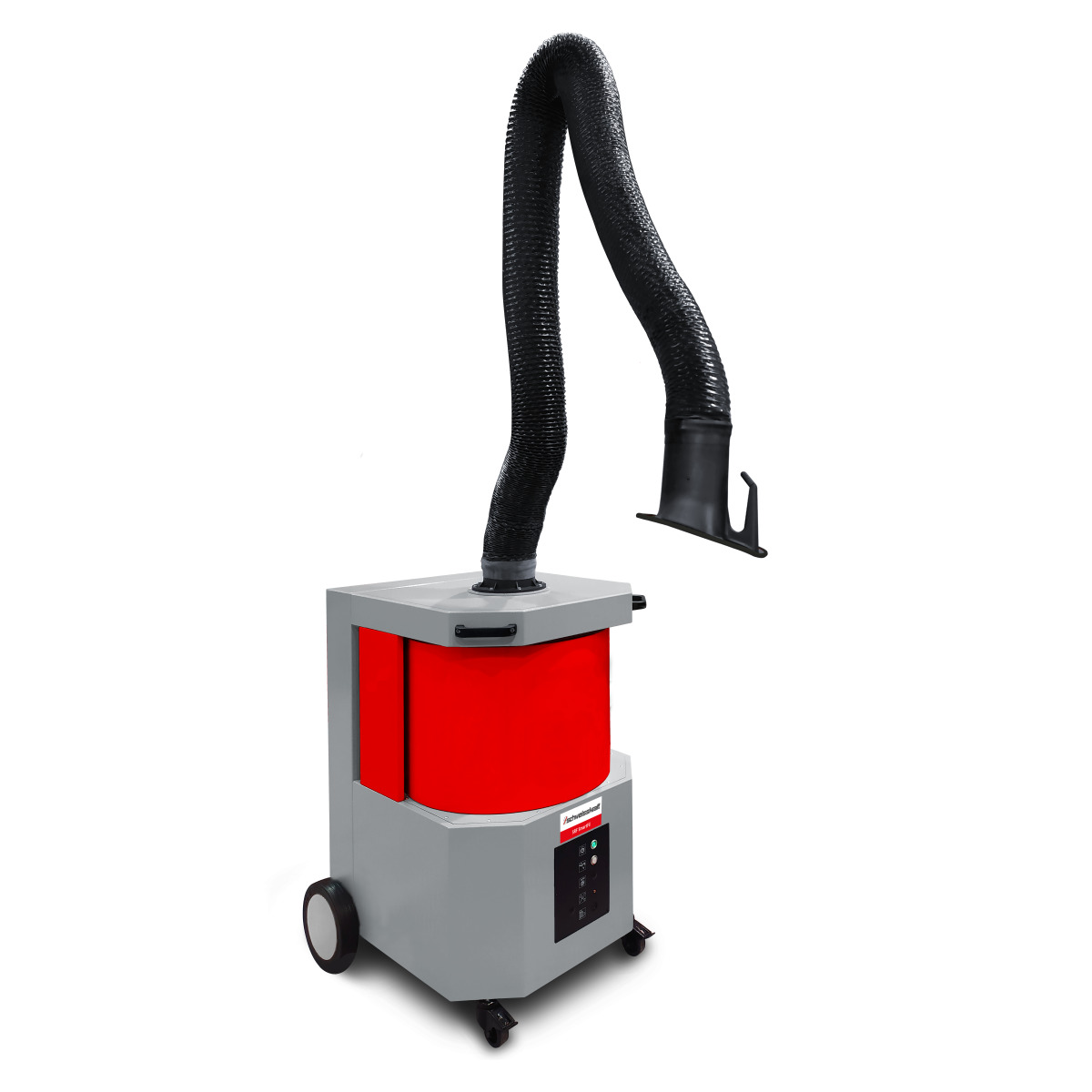

SRF SmartFil	1.5 kW	400 V trifásico	HEPA F9 + sensor	131 kg	Multiusuario con monitoreo automático

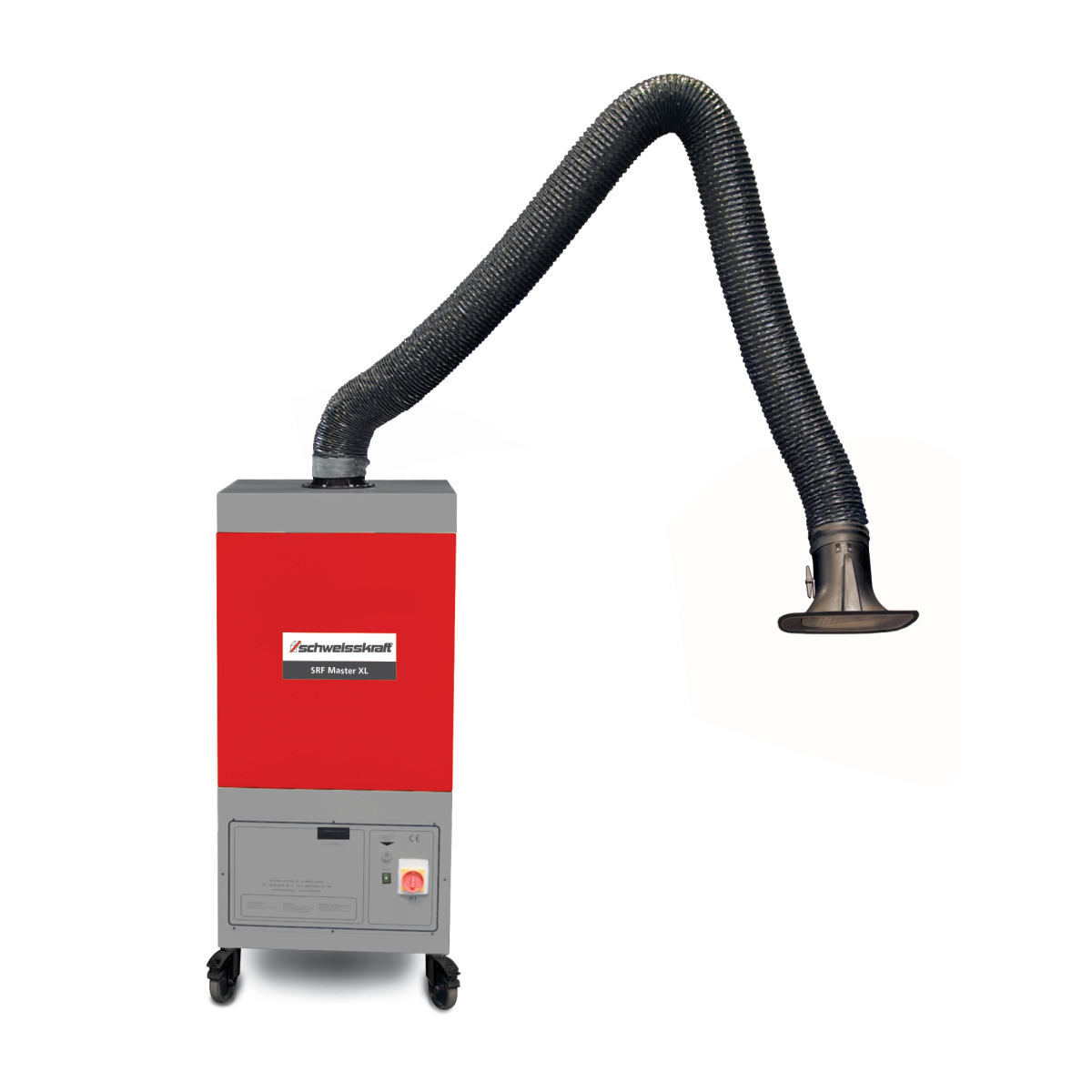

SRF Master XL	1.5 kW	3×400 V trifásico	HEPA F9 vertical	135 kg	Footprint vertical compacto

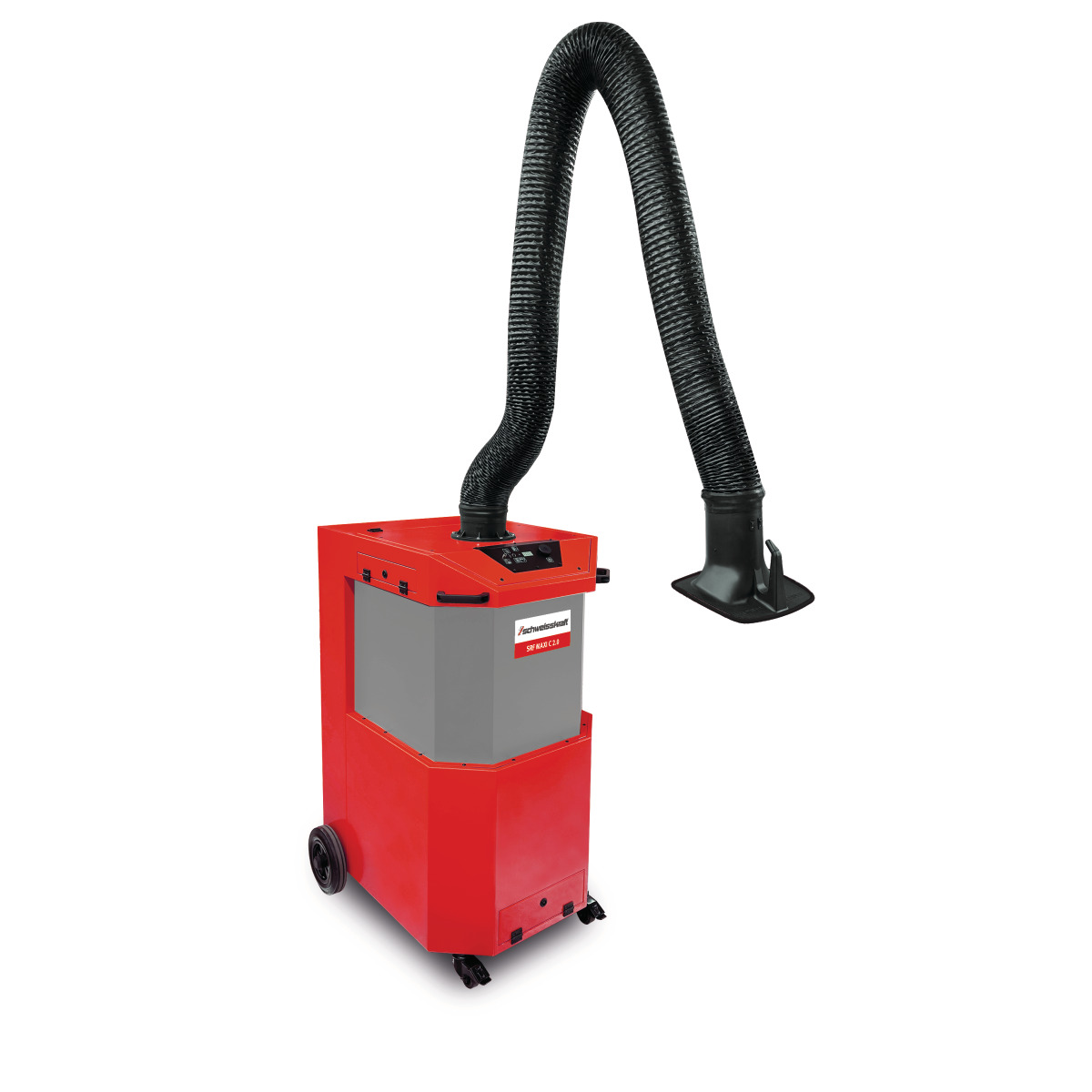

SRF Maxi C 2.0	2.2 kW	3×400 V trifásico	Electrostática lavable	206 kg	Top — soldadura intensiva continua

Para el taller pequeño con 1 puesto de soldadura esporádica (carrocero independiente, taller de bicicletas, mantenimiento puntual), el SRF Master es la única opción coherente: arranca en 230 V monofásico que ya tienes en el tablero, pesa 71 kg para mover entre puestos, y entrega filtración HEPA F9 suficiente para SMAW en acero al carbono. Para el taller de estructuras metálicas estable con 1-2 soldadores (cerrajería arquitectónica, fabricación de barandas y portones), la SRF Profi es el sweet spot: trifásico para arranque suave, 106 kg de base sólida que no vibra durante el extractor en marcha, mismo motor 1.1 kW del Master pero con caudal optimizado por trifase. Para taller multiusuario con varios soldadores rotando (mantenimiento industrial, taller de mutualidad), el SRF SmartFil con su sensor de saturación elimina el problema de "el filtro saturado que nadie cambia". Y para producción industrial seriada (carrocería seriada, fabricación de tableros eléctricos, soldadura de inox >4 horas/día), el Maxi C 2.0 con filtración electrostática lavable amortiza el costo extra en 18-24 meses por el ahorro en cartuchos HEPA. Si tu volumen no justifica un equipo dedicado todavía, revisa el catálogo completo de extractores de humo de soldadura antes de comprometer presupuesto.
