Humo de soldadura: extracción y control en taller

El humo de soldadura es una mezcla de partículas finas y gases que aparece cuando el calor del proceso vaporiza metal, aporte, recubrimientos, aceites, pintura o fundentes y luego ese material se condensa en el aire. En un taller metálico no es solo una molestia visual: cambia la visibilidad del cordón, ensucia piezas, satura el ambiente y puede llevar contaminantes a la zona de respiración del soldador. La forma seria de controlarlo no parte comprando cualquier ventilador, sino entendiendo dónde nace la nube, cómo se mueve con corrientes de aire y qué control la captura antes de que se disperse. Esta guía explica el humo de soldadura desde el punto de vista operativo: fuentes, extracción localizada, ventilación general, filtros, EPP, mantenimiento y errores comunes. Usaremos como referencia el extractor móvil Schweisskraft SRF porque su ficha entrega datos concretos: brazo de extracción de 2 m, diámetro de 150 mm, caudal máximo de 950 m3/h, filtración de 3 etapas y superficie filtrante aproximada de 13 m2.

Qué es el humo de soldadura y por qué controlarlo

El humo de soldadura no es una sola sustancia. Es una nube cambiante: parte viene del electrodo o alambre, parte del metal base, parte de recubrimientos, pinturas, galvanizado, aceites o contaminantes de la pieza. Por eso dos cordones que se ven iguales pueden generar exposiciones distintas. Soldar acero limpio en banco no se comporta igual que reparar una estructura pintada, trabajar inox, calentar galvanizado o soldar dentro de una carrocería con mala renovación de aire.

En la práctica, el problema aparece cuando la pluma sube entre el cordón y la cara del operador. Si el soldador debe mover la cabeza para ver, si el casco queda impregnado, si las superficies cercanas acumulan polvo oscuro o si el olor queda pegado en ropa y pantalla, el taller está viendo señales de mala captación. No hacen falta palabras dramáticas: el humo está donde no debería estar. El objetivo de control es retirarlo de la zona de trabajo antes de que pase por la respiración del operador.

La jerarquía de controles ayuda a ordenar decisiones. Primero se revisa si la fuente puede reducirse: pieza limpia, procedimiento correcto, consumible adecuado, eliminación de pinturas o aceites cuando corresponde. Después viene la captación en origen: campana, brazo extractor, mesa aspirante o cabina que toma la nube cerca del cordón. Luego se mira ventilación general, separación de procesos, limpieza y recién al final EPP respiratorio como capa complementaria. Si el taller parte por una mascarilla y deja la nube libre, está saltándose el control más importante.

También hay una razón productiva. Soldar con humo frente al lente baja precisión, aumenta pausas, ensucia la zona y hace más lenta la inspección. En trabajos repetidos, un extractor bien ubicado no es un lujo cosmético; permite que el soldador vea el baño, mantiene más limpio el entorno y reduce retrabajo por mala visibilidad. La seguridad y la productividad se juntan en el mismo punto: controlar la nube donde nace.

De dónde viene el humo de soldadura en taller

La fuente principal cambia con el proceso. En soldadura con electrodo revestido, el revestimiento participa mucho en la generación de humo. En MIG/MAG, el alambre, el gas, el modo de transferencia y el material base importan. En TIG suele haber menos humo visible, pero eso no significa riesgo cero si el material, recubrimiento o ventilación son malos. En corte, ranurado o esmerilado posterior, el taller puede sumar polvo metálico y partículas que no vienen del arco principal.

El material base es igual de importante. Acero al carbono limpio, inox, galvanizado, aluminio o piezas pintadas no generan la misma mezcla. Un taller que repara portones, barandas, tolvas, carrocerías o estructuras antiguas trabaja muchas veces con superficies contaminadas. La pintura vieja, el zinc, el aceite, el anticorrosivo y la grasa cambian el humo. Por eso limpiar antes de soldar no es solo estética del cordón; también es una forma de reducir fuente.

La postura de trabajo puede empeorar todo. Soldar sobre cabeza, dentro de un chasis, al interior de un estanque abierto o cerca de una esquina deja menos libertad para que el humo se aleje del operador. Si además hay un portón abierto generando corriente cruzada, el brazo extractor puede estar encendido pero captando poco. La nube no obedece al sonido del motor; sigue el flujo de aire, la temperatura y el camino de menor resistencia.

Captación en origen vs ventilación general

La ventilación general renueva aire del taller. Es útil para calor, olores, humedad y acumulación de contaminantes dispersos, pero llega tarde si el humo ya pasó por la cara del soldador. En soldadura, el punto crítico está a centímetros del arco. La nube nace caliente, sube y puede entrar directo a la zona de respiración. Un extractor localizado busca capturarla antes de que se mezcle con todo el volumen del galpón.

Por eso un ventilador de pared no resuelve todo. Puede mover humo de un puesto a otro, romper la protección gaseosa en MIG/MAG o empujar la pluma hacia un compañero. El aire debe tener intención: traer aire limpio desde atrás o lateral seguro, llevar el contaminante hacia captación y evitar turbulencias sobre el cordón. En talleres pequeños, abrir un portón ayuda a no encerrar el humo, pero no reemplaza una campana cerca del punto de generación.

La extracción localizada trabaja con una idea simple: mientras más cerca está la campana del humo, menos caudal necesita para capturarlo. Si el brazo queda lejos, el equipo empieza a aspirar aire limpio de alrededor y el humo sigue su camino. Esa es la razón por la que muchos talleres dicen “el extractor no sirve” cuando en realidad el problema es posición, manguera doblada, filtro saturado o corrientes laterales.

Para puestos variables, una familia móvil como el Extractor de humo de soldadura móvil Schweisskraft SRF tiene sentido cuando la soldadura se mueve entre bancos, estructuras o piezas medianas. Para revisar el universo completo de soluciones, la categoría de extracción de humo de soldadura permite partir desde equipos pensados para captación y filtración, no desde ventiladores genéricos.

Cómo ubicar el brazo extractor durante la soldadura

El brazo extractor debe seguir el cordón, no decorar el puesto. La campana se coloca cerca de la fuente, orientada para que el humo entre antes de cruzar la cara del soldador. La distancia exacta depende de campana, caudal, proceso y geometría, pero la regla de taller es mirar la pluma: si el humo se curva hacia la campana, vas bien; si sube entre careta y pieza, la posición está mal aunque el equipo esté encendido.

Hay que cuidar la protección gaseosa. En MIG/MAG o TIG, una aspiración mal ubicada puede tirar demasiado aire sobre el baño y afectar el gas protector. El control correcto no es apagar el extractor; es ubicar la campana para capturar la pluma sin perturbar el arco. Normalmente eso exige trabajar desde el costado o ligeramente por encima de la zona de generación, ajustando la campana cada vez que cambia la dirección del cordón.

• Ubica la campana cerca del nacimiento de la pluma, no al final del banco.
• Evita que la nube pase por la zona de respiración antes de entrar al brazo.
• Corrige posición cuando cambian cordón, postura, pieza o corriente de aire.
• No uses ventiladores que empujen humo hacia otro puesto de trabajo.
• Revisa manguera, articulaciones y filtro si la captación cae.

El largo del brazo importa porque define alcance real. En el SRF, la ficha indica brazo de extracción de 2 m con diámetro de 150 mm. Eso sirve para bancos o puestos variables, pero no significa que el equipo pueda quedar en cualquier rincón. Si cada cordón exige estirar el brazo al límite, cruzar mangueras por el paso o mover piezas pesadas para acercarse, el layout del taller necesita ajuste. La extracción funciona mejor cuando el puesto fue pensado para ella.

Filtros, caudal y mantenimiento del extractor

El caudal máximo de una ficha técnica es una referencia, no una garantía automática en el cordón. El rendimiento real depende de filtro, manguera, brazos, pérdidas, campana y distancia a la fuente. El SRF declara hasta 950 m3/h, pero si el filtro está saturado o la manguera está estrangulada, el número deja de representar lo que ocurre frente al soldador. Por eso mantenimiento y operación van juntos.

La filtración en varias etapas ayuda a separar partículas de distinto tamaño y a proteger el filtro principal. En el SRF, la ficha habla de proceso de filtración de 3 etapas, superficie filtrante aproximada de 13 m2 y clase de separación superior al 99 %. Esos datos sirven para comparar equipos, pero no autorizan a descuidar el servicio. Un filtro cargado puede mantener el motor sonando igual mientras la captación cae lentamente.

El mantenimiento básico se ve en cuatro puntos: prefiltro, filtro principal, manguera y campana. El prefiltro se ensucia primero y protege al resto del sistema. El filtro principal define gran parte de la eficiencia. La manguera pierde rendimiento si se aplasta, perfora o acumula residuo. La campana deja de captar bien si está deformada, tapada o lejos de la fuente. En un taller que suelda todos los días, esto debe ser rutina, no reacción cuando el humo ya molesta.

EPP y límites del control de humo de soldadura

El EPP no desaparece por instalar extracción. La careta, guantes, ropa, protección ocular y protección respiratoria cuando corresponda siguen siendo parte del trabajo. La diferencia es que el EPP no debe cargar con todo el problema. Si el humo visible rodea la cabeza del soldador durante horas, la pregunta no es solo qué filtro usar en la cara; la pregunta es por qué la nube sigue llegando ahí.

Hay casos donde se requiere evaluación específica: espacios confinados, recubrimientos desconocidos, inox, galvanizado, piezas pintadas, metales especiales, soldadura prolongada o falta de renovación de aire. Ahí no basta una recomendación genérica de blog. Se necesita revisar material, proceso, frecuencia, mediciones si aplican, normas internas y selección correcta de protección respiratoria. Un equipo de extracción ayuda, pero no convierte automáticamente cualquier escenario en seguro.

La ventilación general también tiene límites. Si el aire de reposición entra desde atrás del soldador y empuja el humo hacia la campana, puede ayudar. Si entra de frente y levanta la nube hacia la careta, empeora el control. En invierno, muchos talleres cierran portones para conservar temperatura; esa decisión puede cambiar completamente la acumulación de humo. En verano, el ventilador que refresca al operador puede romper la captación. El control debe evaluarse en condiciones reales, no en una foto de catálogo.

También conviene diferenciar captación visible de control suficiente. Que el humo no se vea no siempre significa que la exposición esté resuelta, y que se vea una pluma breve tampoco permite diagnosticar por sí sola una condición legal o sanitaria. La observación visual sirve como primer filtro de taller: dirección de la nube, retorno hacia la careta, acumulación en rincones, polvo en superficies y olor persistente. Para decisiones formales, materiales complejos o producción continua, el paso correcto es medición o evaluación de higiene industrial. Esa distinción evita dos extremos: trabajar a ciegas porque “siempre se ha soldado así” o prometer que un equipo elimina cualquier riesgo por estar encendido.

El orden del puesto influye más de lo que parece. Una pieza ubicada contra una pared puede hacer rebotar la pluma; un biombo mal puesto puede bloquear la entrada de aire limpio; una manguera cruzada por el piso termina doblada para que no estorbe. Antes de culpar al extractor, hay que mirar layout, altura de banco, posición del soldador, sentido del cordón y ruta de aire de reposición. En maestranzas pequeñas, mover un banco 50 cm, orientar la campana desde el lado correcto o separar esmerilado de soldadura puede mejorar la captación sin comprar nada adicional.

Para trabajos repetidos, sirve dejar un estándar simple de puesto: equipo encendido antes del arco, campana posicionada, prueba visual inicial, filtro dentro de programa, pieza limpia y ruta de salida despejada. Ese estándar no tiene que ser burocrático; puede ser una checklist pegada al carro del extractor. Lo importante es que la extracción deje de depender del operador más cuidadoso del turno. Cuando todos ajustan el brazo con el mismo criterio, el taller logra continuidad: menos humo en la cara, menos suciedad alrededor y menos discusión sobre si el problema era el equipo o la forma de usarlo.

Un buen control también depende de la disciplina con que se ubica la campana. En soldadura manual, la nube cambia con la postura del operario, la orientación del cordón y la forma de la pieza. Si el brazo queda demasiado lejos, el caudal nominal pierde efecto porque la nube ya se mezcló con el aire del taller. Si queda demasiado cerca, puede incomodar el acceso visual o interferir con la antorcha. La posición práctica suele ser una captura lateral o superior cercana, ajustada para seguir la zona activa sin cruzar la cara del soldador ni tirar el humo hacia su respiración.

En piezas largas o estructuras, el error común es dejar el extractor fijo y mover solo la soldadura. En ese escenario, la captura funciona durante los primeros centímetros y luego el humo sale del radio efectivo del brazo. El operador debe tratar el brazo de extracción como parte del setup, igual que la masa, el apoyo y la ruta del cable: se reposiciona por tramos antes de que la nube se abra. Esa rutina parece menor, pero marca la diferencia entre capturar el contaminante en origen y tener que limpiar todo el volumen del taller después.

La ventilación general sigue siendo útil, pero no reemplaza la extracción localizada cuando el punto de emisión es claro. Un portón abierto o un ventilador de pared pueden renovar aire, aunque también pueden empujar la nube a otra estación, enfriar el baño o alejar el humo de la campana. Por eso conviene observar el movimiento real de la pluma: si el humo sube ordenado hacia el brazo, el sistema está trabajando; si se aplasta, gira o cruza el rostro, hay corrientes que deben corregirse antes de culpar al filtro o al caudal.

El mantenimiento debe medirse con señales simples de taller. Una caída visible de succión, más polvo alrededor del equipo, ruido distinto, brazo que no sostiene posición o filtro saturado son síntomas de que la extracción dejó de ser estable. En equipos móviles, además, revisar ruedas, articulaciones, mangueras y sellos evita que el operario deje el extractor arrumbado porque cuesta moverlo. El objetivo no es solo tener un filtro con alta eficiencia en ficha técnica, sino mantener una captura repetible durante la jornada completa.

Errores comunes al controlar humo de soldadura

El primer error es comprar extracción y dejarla lejos. Un brazo a dos metros del punto real de soldadura puede parecer ordenado, pero no captura la pluma. El segundo error es no mover la campana cuando cambia el cordón. En piezas grandes, el soldador avanza y el brazo queda atrás; al final del trabajo el extractor está aspirando aire limpio. La disciplina de reposicionar es parte del proceso, igual que bajar careta o limpiar escoria.

El tercer error es ignorar filtros. Un equipo con filtro saturado da falsa confianza: hay ruido, hay succión cerca de la campana, pero la captación efectiva cae. En un taller chileno con polvo, esmerilado y soldadura mezclados, los prefiltros pueden cargarse más rápido de lo esperado. Si el programa de recambio depende de que alguien “se acuerde”, terminará olvidándose justo cuando más se necesita.

El cuarto error es soldar piezas contaminadas sin preparación. Pintura, aceite, grasa, galvanizado y anticorrosivo cambian la nube. A veces el operador sabe que el cordón quedará feo, pero no conecta eso con el humo. Limpiar, decapar o aislar el proceso puede reducir fuente antes de encender extractor. La extracción no debe usarse para justificar malas prácticas de preparación; debe acompañar un trabajo ordenado.

Si puedes ver la pluma cruzando la careta, el humo ya ganó el primer metro; la extracción debe intervenir antes.

El último error es mezclar procesos sin separar. Soldar al lado de esmerilado, pintura, limpieza con solventes o corte térmico suma contaminantes y complica el diagnóstico. Un puesto de soldadura serio tiene orden de piezas, extracción, recambio de aire, limpieza y ruta de mantención. La señal de madurez no es que el taller nunca tenga humo visible; es que sabe cuándo aparece, por qué aparece y qué acción concreta lo reduce.

Veredicto: cuándo instalar extracción localizada

Conviene instalar extracción localizada cuando la soldadura es repetida, el humo cruza la zona de respiración, hay puestos interiores, se trabaja con piezas grandes, recubrimientos variables o el taller depende de ventiladores improvisados. Para uso móvil o puestos que cambian, un extractor con brazo permite llevar la captación al trabajo en vez de mover siempre la pieza. El Schweisskraft SRF calza en ese escenario: 230 V, 1,1 kW, brazo de 2 m, diámetro de 150 mm, caudal máximo de 950 m3/h y filtración de 3 etapas. No reemplaza medición ni criterio técnico, pero es un paso real frente a dejar la nube circular por el taller. La recomendación práctica es partir por fuente limpia, campana bien posicionada, filtros mantenidos y EPP definido por evaluación del riesgo.

Producto relacionado

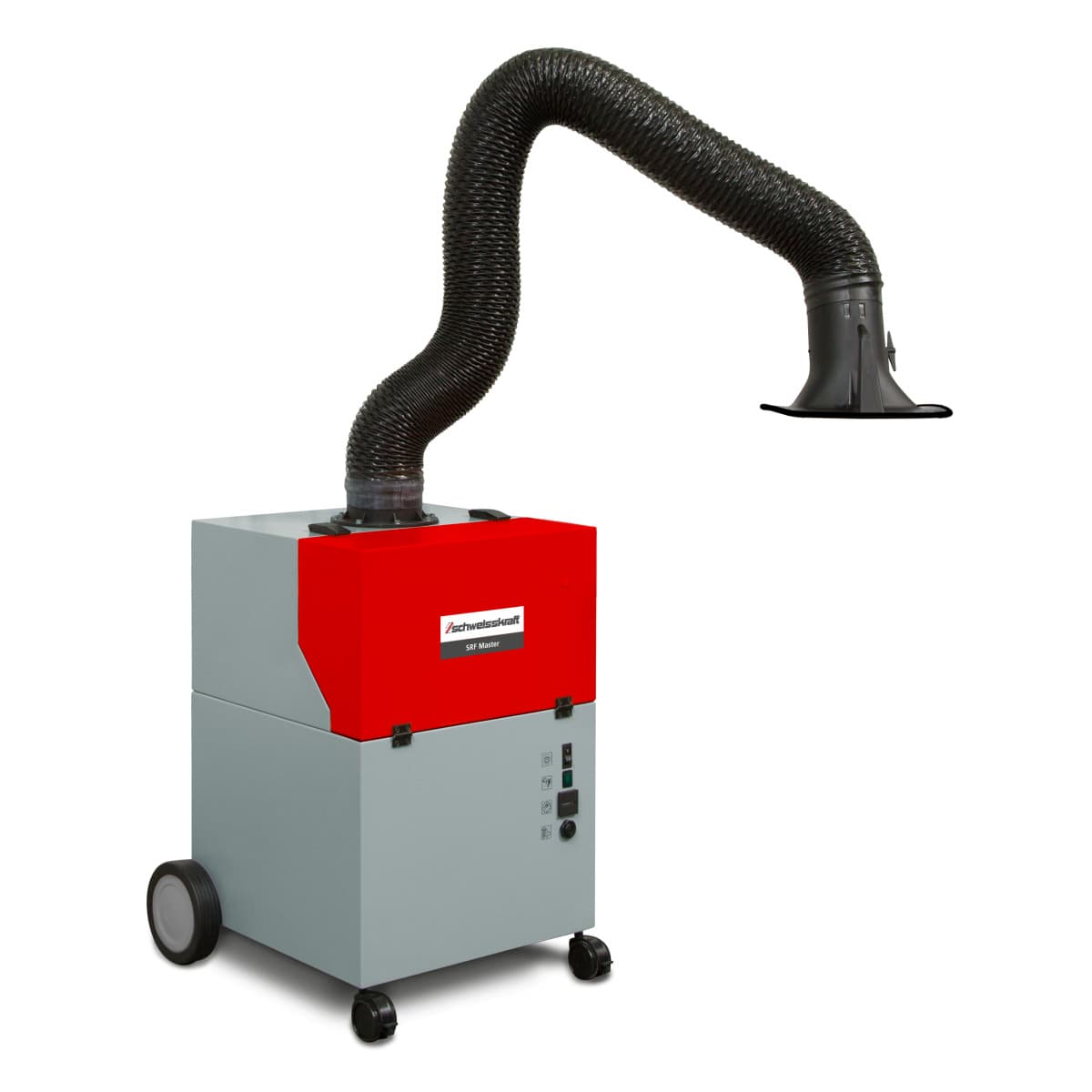

Extractor de humo de soldadura móvil Schweisskraft SRF
